반도체 산업에서 '패키징'은 오랫동안 설계와 공정의 뒤편에 놓인 마무리 작업으로 여겨졌습니다. 그러나 AI 가속기와 고성능 메모리 수요가 폭발적으로 늘어나면서 상황은 빠르게 달라졌습니다. 칩 하나의 성능보다 여러 칩을 얼마나 정밀하게 쌓고 연결하느냐가 제품의 경쟁력을 좌우하게 된 것입니다. 이제 패키징 기술은 반도체 설계만큼이나 치열한 기술 경쟁의 한가운데에 서 있습니다.
초정밀 연삭이 수율을 결정하는 이유
AI 가속기에 탑재되는 고대역폭 메모리는 수직으로 적층된 구조를 통해 초당 1TB(테라바이트) 이상의 데이터를 처리해야 합니다. 이 요구를 충족하려면 적층되는 각 칩의 두께가 균일해야 하고, 표면 평탄도 역시 미크론 단위로 관리되어야 합니다. Mordor Intelligence에 따르면 3D 적층 메모리는 2025년 기준 고급 반도체 패키징 시장에서 34.28%의 수익 점유율을 차지하며 가장 주도적인 기술로 자리잡고 있습니다.

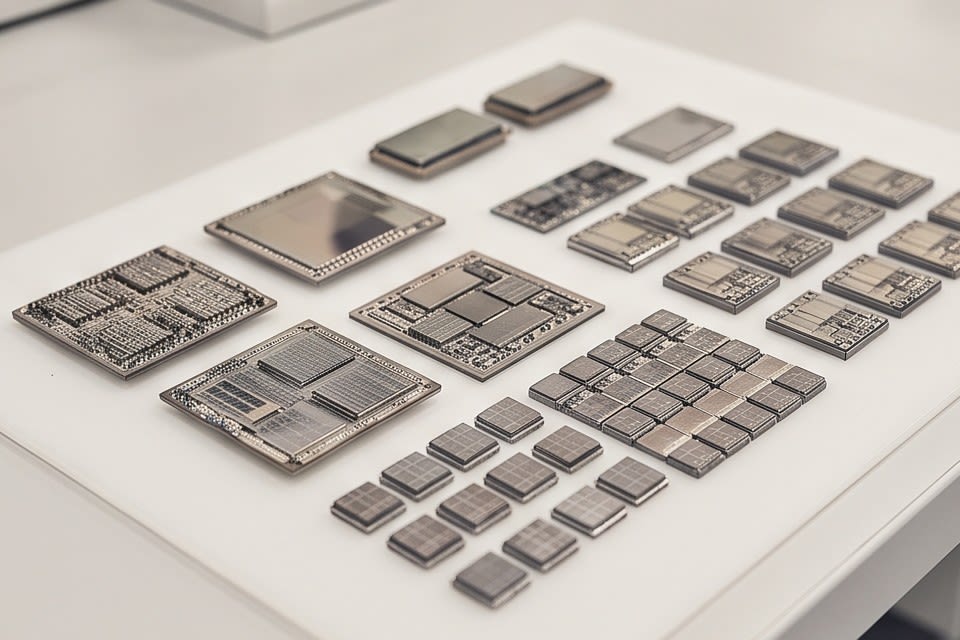

FCBGA, WLCSP, QFN처럼 패키지 형태가 다양해질수록 각 유형에 맞는 두께 정밀도 기준도 달라집니다. 예를 들어 WLCSP는 0.3mm에서 0.5mm 사이의 미세 피치를 요구합니다. 결국 패키징 공정에서 연삭 정밀도는 수율을 결정하는 핵심 변수입니다. 두께 편차가 조금만 벌어져도 적층 구조 전체의 전기적 신뢰성이 흔들릴 수 있고, 이는 최종 제품의 성능 저하로 직결됩니다.

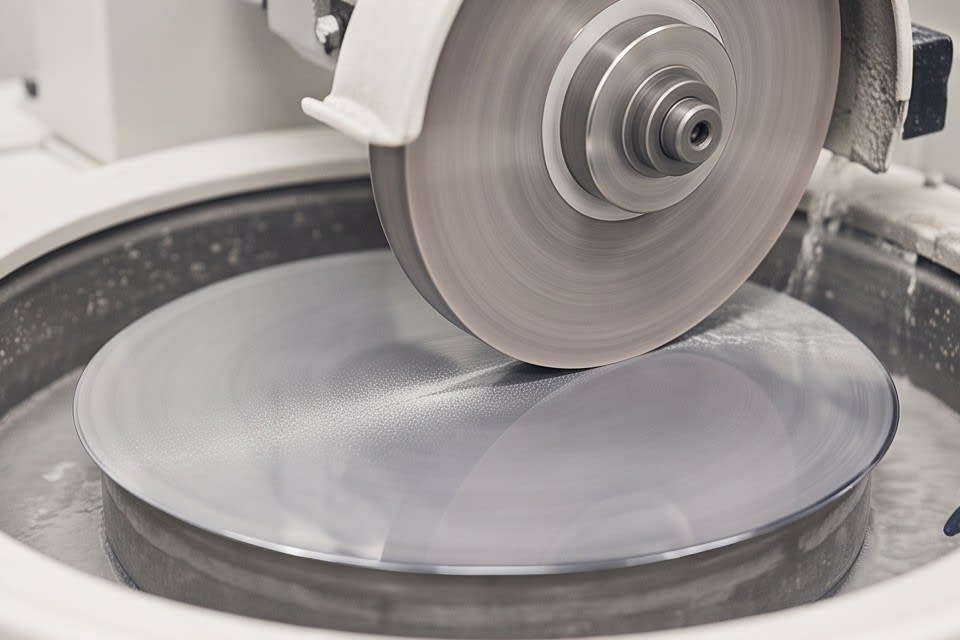

휴빅스의 PKG Grinder는 다이아몬드 휠을 활용한 미크론 단위 연삭으로 이 기준에 대응합니다. Full Auto와 Manual 두 가지 방식으로 구성되어 있어 고객사의 생산 라인 구조에 따라 유연하게 적용할 수 있고, 고속 공정에서도 안정적인 품질을 유지해 높은 수율을 실현합니다. 가공 정밀도가 곧 제품 신뢰도라는 명제는, 이 장비가 반도체 패키징 공정에서 어떤 역할을 하는지를 가장 명확하게 설명합니다.
세정 공정이 품질의 출발점인 이유
연삭이 패키징의 형태를 결정한다면, 세정은 그 형태가 제 기능을 발휘할 수 있도록 지키는 공정입니다. 반도체 표면에 남아 있는 미세 입자 하나가 이후 공정 전체를 오염시키거나 최종 제품의 불량으로 이어질 수 있습니다. 특히 카메라 모듈이나 자율주행 센서처럼 광학적 정밀도가 요구되는 부품에서는, 눈에 보이지 않는 오염이 제품 신뢰성을 조용히 갉아먹습니다. 세정 공정이 단순한 청소가 아니라 품질 안정성의 출발점으로 다뤄져야 하는 이유가 여기에 있습니다.
휴빅스의 Cleaner System은 Micro Bubble, Water Jet, Air Knife를 단계적으로 조합해 제품 표면의 오염 입자를 제거하며, Oven Dry 기능을 통해 건조 공정까지 일관되게 처리합니다. 카메라 모듈, 센서, VCM 모터, 트레이 등 제품 유형에 따라 세정 조건을 달리 설정할 수 있어, 단일 장비로 다양한 공정 요구에 대응합니다.
실제로 반도체 테이프 접착 공정에서 발생하던 불량이나 카메라 모듈의 수율 저하 문제를 세정 공정의 개선으로 해결한 사례들이 축적되어 있습니다. 입자를 줄이면 불량이 줄고, 불량이 줄면 수율이 오릅니다. 이 단순한 연결 고리를 현장에서 실제로 구현하는 것이 얼마나 어려운 일인지는, 세정 공정을 다뤄본 엔지니어라면 잘 알고 있습니다. 정밀 세정이 갖는 의미는, 공정의 끝이 아니라 품질의 근거가 된다는 점에서 확인됩니다.

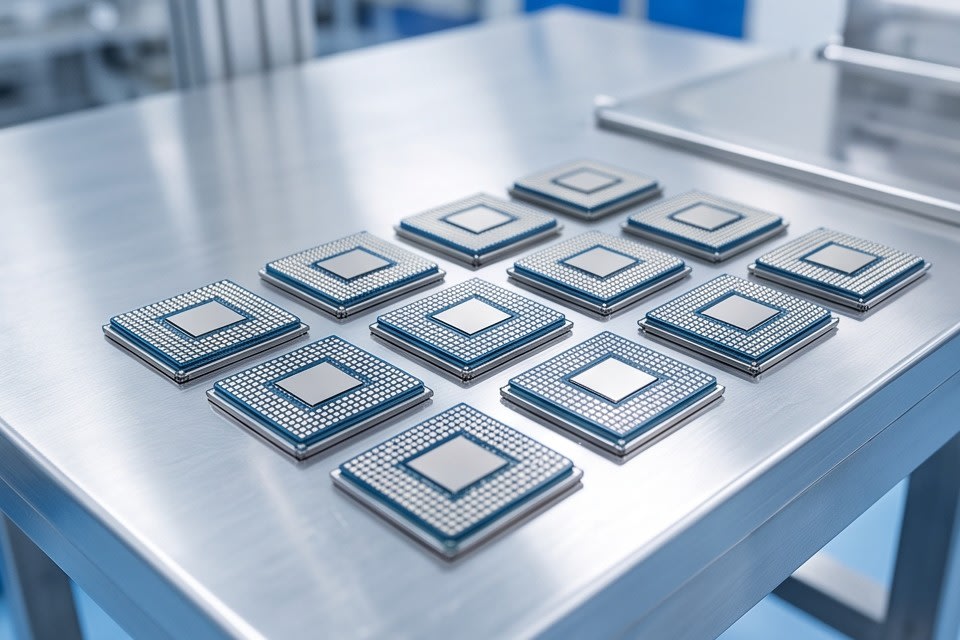

반도체 패키징 기술의 경쟁은 이제 칩 설계 못지않게 공정의 정밀도를 겨루는 방향으로 옮겨가고 있습니다. 연삭과 세정은 그 경쟁에서 수율과 신뢰성을 지탱하는 두 축입니다. 어느 한쪽이 흔들리면 아무리 정교하게 설계된 패키지도 현장에서 제 성능을 내기 어렵습니다. 기술의 정밀도가 곧 제품의 경쟁력이 되는 시대에, 공정 하나하나를 얼마나 단단하게 쌓아가느냐가 결국 미래 반도체 시장에서의 위치를 결정하게 될 것입니다.
