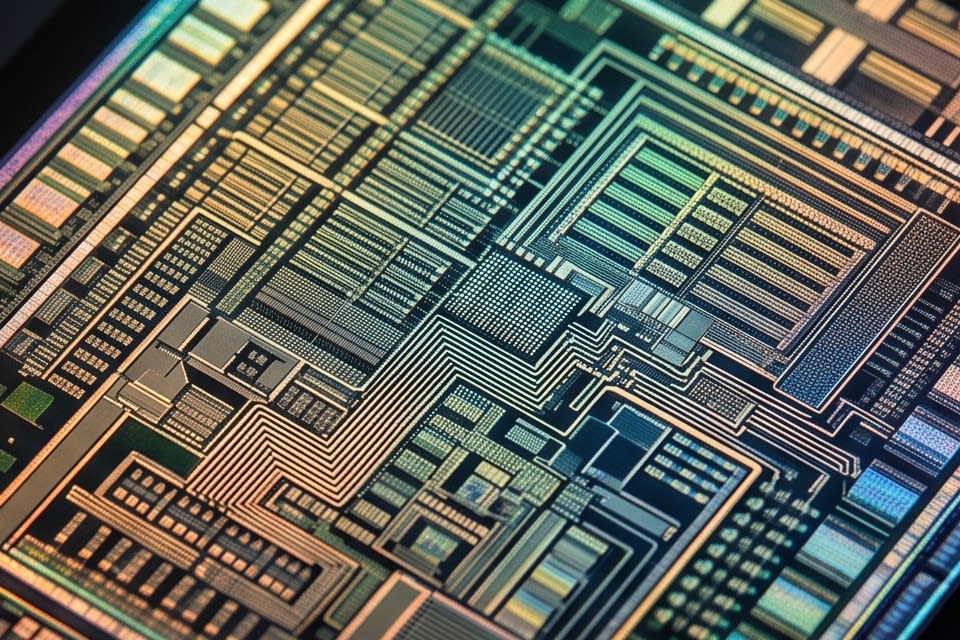

국제반도체장비재료협회(SEMI) 자료에 따르면, 반도체 공정 불량의 상당 비중이 이물질 오염에서 비롯되는 것으로 보고되고 있습니다. 육안으로 확인조차 되지 않는 수 마이크로미터 크기의 입자 하나가 칩 전체의 수율을 무너뜨릴 수 있다는 뜻입니다. 공정이 미세화되고 패키지 구조가 복잡해질수록, 세정과 건조·연삭·라미네이션 각 단계의 정밀도는 완성품 품질을 결정짓는 변수로 부상하고 있습니다. 어떤 기술이 이 변수를 통제하는지 살펴보면, 반도체 제조 공정의 디지털 트랜스포메이션이 어느 방향으로 향하고 있는지 윤곽이 드러납니다.
다단계 세정건조 시스템의 구조와 원리
반도체 표면에 남은 오염물은 눈에 보이지 않는다는 점에서 더 까다롭습니다. 유기물, 금속 잔류물, 파티클이 뒤섞인 미세 오염은 단순한 물리적 세척으로 제거하기 어렵습니다. 이 문제를 해결하기 위해 등장한 접근 방식이 다단계 세정 기술입니다.
Korean Journal of Chemical Engineering에 게재된 연구에 따르면, 음향 버블 배열을 활용한 세정 장치는 다양한 습윤성과 크기의 미세 입자를 92.5%의 효율로 제거할 수 있는 것으로 나타났습니다. 마이크로 버블은 5nm 이하 크기로 생성되어 기판 표면의 유분과 미세 입자를 물리·화학적으로 분리하고, 이어지는 워터 제트가 부유한 오염물을 밀어냅니다. 에어 나이프 단계에서는 표면에 잔류하는 수분과 입자를 기류로 제거하며, 마지막 오븐 드라이 공정이 세정 후 남은 습기를 완전히 증발시킵니다.
휴빅스의 4단계 세정건조 시스템은 이 순서를 하나의 라인 안에서 일괄 처리하도록 설계되어 있습니다. 카메라 모듈이나 자율주행 센서처럼 광학적 청결도와 전기적 신뢰성을 동시에 요구하는 전장 부품에서는 건조 공정까지 연속으로 제어되는 구조가 특히 중요합니다. 잔류 수분이 남으면 후공정에서 접착 불량이나 부식으로 이어질 수 있기 때문입니다. 세정과 건조를 별개 공정으로 분리하던 방식에서 통합 인라인 시스템으로 전환되는 흐름이 현장에 자리잡고 있습니다.
패키지 공정 정밀도를 높이는 연삭과 라미네이션
AI 반도체와 고성능 메모리의 수요가 늘면서 패키지 구조는 점점 더 복잡해지고 있습니다. 단일 칩을 봉지재로 감싸던 방식에서 벗어나, 여러 칩을 수직으로 적층하는 구조가 주류로 올라서고 있기 때문입니다. 이 변화는 연삭 공정의 요구 수준을 근본적으로 바꾸어 놓습니다.
연삭 공정의 두께 균일성

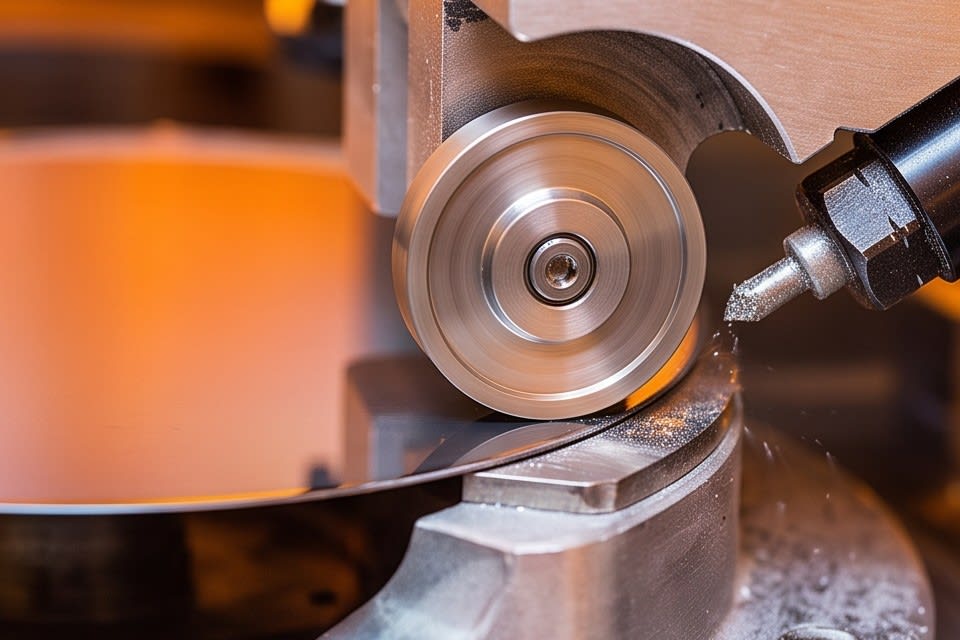

적층 패키지에서는 각 레이어의 두께 편차가 수 마이크로미터만 벗어나도 전기적 접속 불량이나 열 분산 문제로 직결됩니다. 특허청 공개 자료에 따르면, 패키지 그라인딩 공정에서 거친 연삭은 약 2.5~5분, 마무리 연삭은 약 2~4분이 소요되며, 이 짧은 시간 안에 목표 두께를 균일하게 달성하는 것이 관건입니다. FCBGA, WLCSP, QFN/DFN 등 패키지 유형마다 요구 두께와 표면 조도가 다르기 때문에, 장비는 다이아몬드 휠과 고정밀 스테이지를 조합해 미크론 단위로 조건을 달리 설정할 수 있어야 합니다.
라미네이션 공정의 통합 구조
라미네이션 공정 역시 마찬가지입니다. 테이프 마운팅부터 UV 경화까지 단계별로 장비를 교체하면 각 공정 사이의 정렬 오차가 누적됩니다. 이를 줄이기 위해 익스팬더부터 UV 경화까지 하나의 시스템 안에서 처리하는 원스톱 구조가 도입되고 있습니다. 공정을 얼마나 통합하고 각 단계의 조건을 얼마나 정밀하게 제어할 수 있는가, 그것이 차세대 패키지 수율을 가르는 관건입니다.

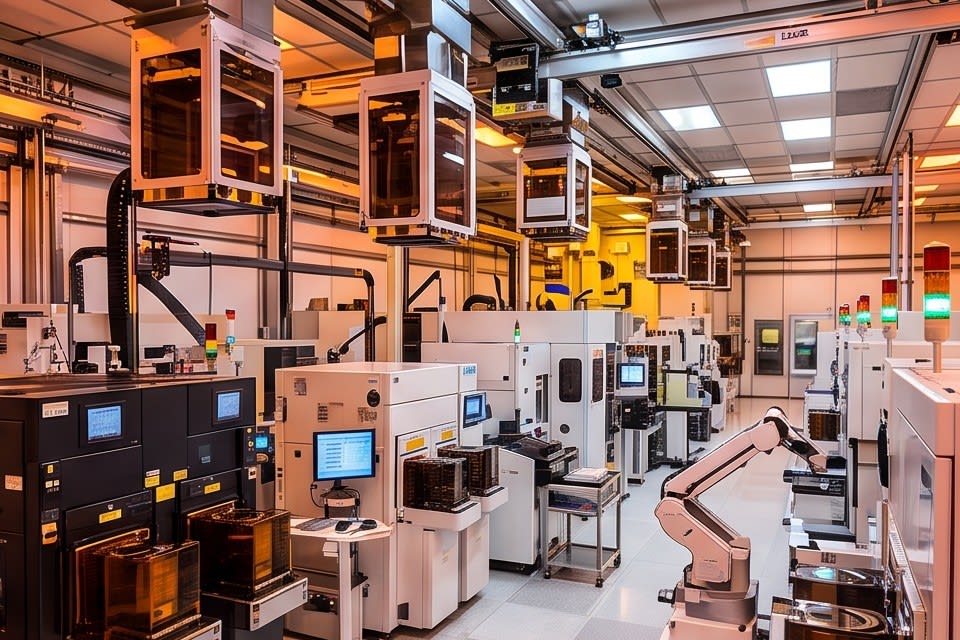

세정, 연삭, 라미네이션은 각각 독립된 공정처럼 보이지만, 이 세 단계는 하나의 품질 사슬로 연결되어 있습니다. 표면이 완전히 세정되지 않으면 연삭 정밀도가 흔들리고, 연삭 후 두께가 균일하지 않으면 라미네이션 접착력이 불균형해집니다. 반도체 제조 공정의 디지털 트랜스포메이션은 거창한 개념이 아니라, 이 연결 고리 각각을 데이터와 자동화로 정밀하게 제어하는 일에서 시작됩니다.
