반도체 공정은 마치 외과 수술실과 같습니다. 메스 하나가 미크론 단위로 움직이고, 수술 도구에 남은 미세한 이물질 하나가 환자의 예후를 바꾸듯, 공정 중 남겨진 입자 하나가 칩 전체의 운명을 결정합니다. 청결함이 기술의 전제 조건이 되는 환경, 그것이 오늘날 반도체 제조 현장의 실제 모습입니다.
노드가 줄어들수록 오염 입자의 영향은 커진다

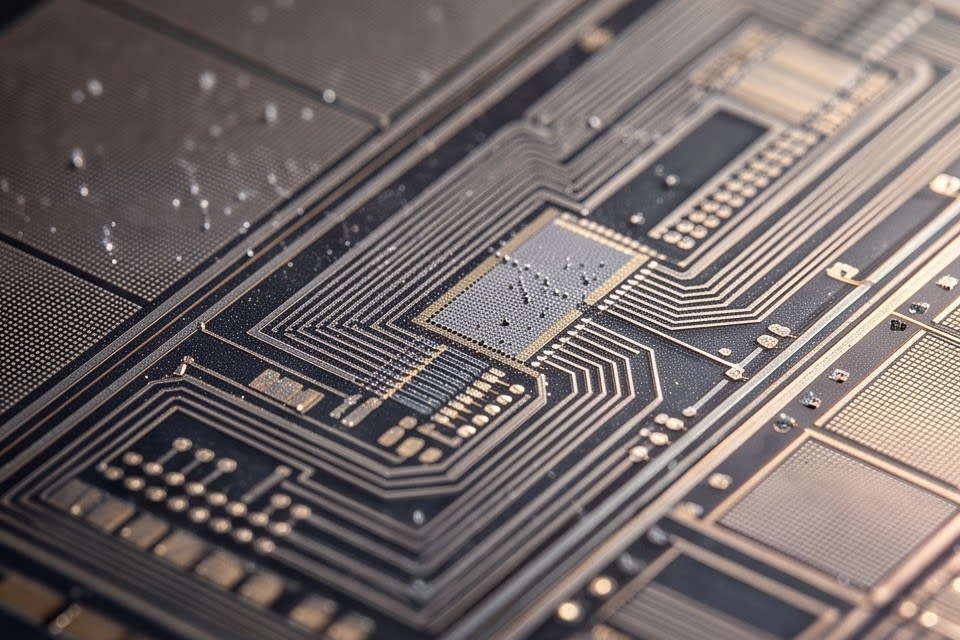

반도체 공정에서 오염 입자가 수율에 미치는 영향은 노드가 줄어들수록 비선형적으로 커집니다. 28nm 공정에서는 1마이크로미터 크기의 입자가 회로 패턴과 충돌할 가능성이 낮아 사실상 무해하게 취급됩니다. 그러나 Applied Physics USA의 분석에 따르면, 같은 크기의 입자가 5nm 공정에서는 회로 선폭 자체를 넘어서는 치명적인 결함 원인이 됩니다.

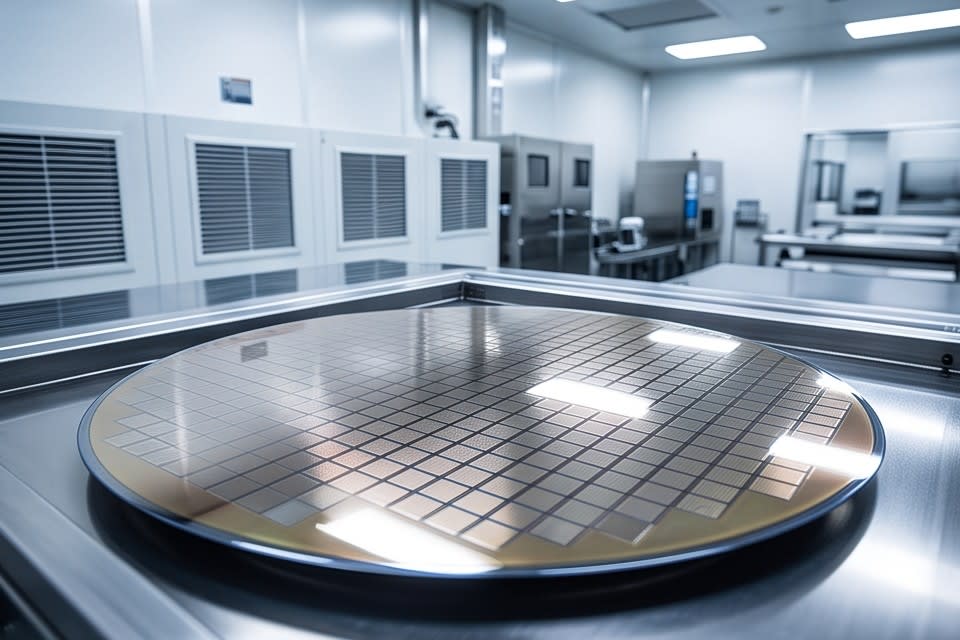

포토리소그래피 단계에서 웨이퍼 표면에 단 하나의 미세 입자가 내려앉기만 해도 해당 다이 전체가 폐기 대상이 됩니다. 0.5마이크로미터보다 작은 입자는 기존 오염 제어 방식으로는 감지조차 어려운 영역까지 침투합니다.
결함 밀도와 수율의 관계는 수치로도 명확합니다. 1기가비트 DRAM 공정에서 결함 밀도를 0.10 Defects/cm²에서 0.01 Defects/cm²로 낮추면 공정 수율이 12%에서 81%로 뛰어오른다는 사실이 특허 문헌에서 확인됩니다. 공정 미세화가 진행될수록 허용 가능한 오염 수준의 임계치는 낮아지고, 세정이 수율을 결정하는 변수로 직접 작용하는 구조가 자리잡고 있는 것으로 나타나고 있습니다.
세정이 핵심 공정으로 자리잡은 이유
현장에서 세정의 위상이 달라진 것은 공정 구조 자체의 변화 때문입니다. 과거에는 세정이 제품 표면의 이물질을 제거하는 마무리 단계로 여겨졌습니다. 그러나 카메라 모듈, 반도체 트레이, 테이프 접착 공정처럼 복잡한 구조와 소재가 혼재하는 현장에서는 공정 중간 단계마다 오염 관리가 요구됩니다.
WLCSP처럼 기판을 제거하고 다이를 메인 PCB에 직접 실장하는 첨단 패키지 방식은 공정 단계가 줄어드는 대신 각 단계에서의 청결도 요구가 더 높아집니다. 실리콘과 기판 소재 간의 열팽창 계수 차이를 보완하는 구조적 여유가 없기 때문에, 접합면에 남은 미세 이물질은 신뢰성 문제로 직결됩니다.

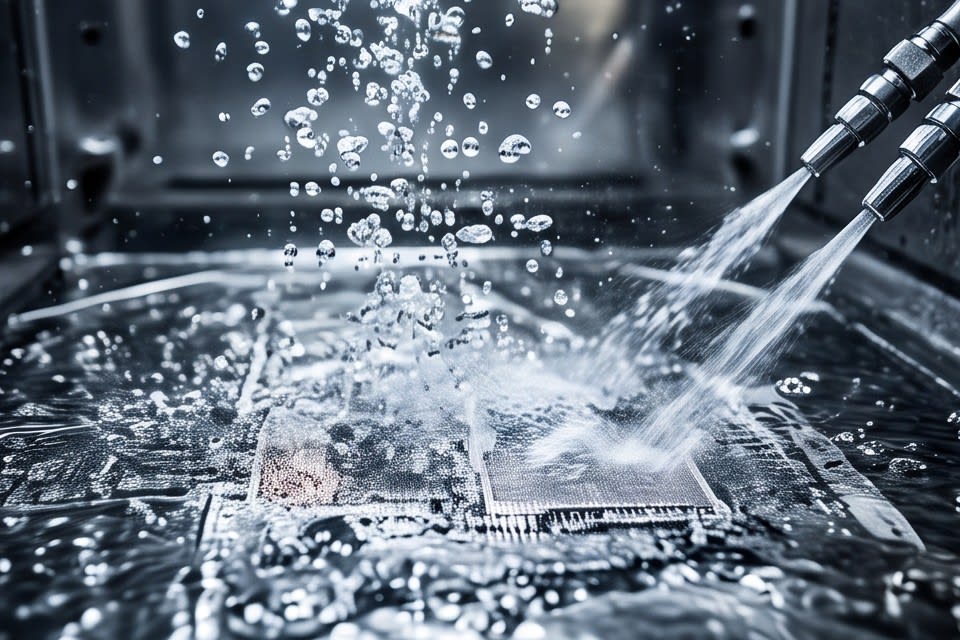

다단계 세정 기술이 주목받는 이유도 여기에 있습니다. Micro Bubble, Water Jet, Air Knife를 조합한 세정 방식은 단일 공법으로는 제거하기 어려운 형태의 오염 입자를 단계별로 분리해 처리합니다. 오븐 건조 기능이 함께 탑재되면 세정 이후 잔류 수분이 남기는 2차 오염 가능성도 차단됩니다. 어떤 세정 기술 조합을 선택하느냐가 최종 품질 안정성의 분기점이 되는 것이 관건입니다.
정밀 가공과 세정은 하나의 품질 관리 체계다
정밀 가공과 세정은 독립된 공정이 아니라 하나의 연속된 품질 관리 체계로 이해해야 합니다. FCBGA, WLCSP, QFN, DFN처럼 두께 균일성과 평탄도 요구가 극도로 높은 첨단 패키지를 가공할 때, 연삭 공정의 정밀도만으로는 완성도를 보장할 수 없습니다.

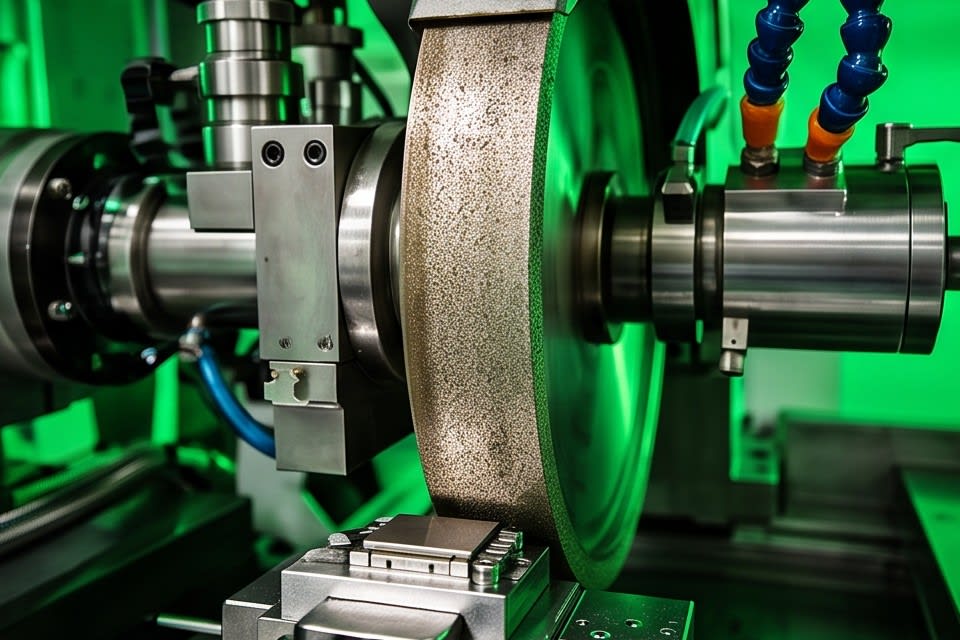

다이아몬드 휠과 고정밀 스테이지를 활용한 미크론 단위 연삭이 이루어지더라도, 가공 후 표면에 남는 연삭 부산물과 미세 입자는 다음 공정에서 오염원으로 작용합니다. 휴빅스의 PKG Grinder는 이러한 초정밀 연삭 요구에 대응하는 장비이며, 연삭 이후 세정 단계까지 연계된 공정 설계가 함께 검토될 때 수율과 신뢰성이 동시에 확보됩니다.
가공 정밀도가 높아질수록 잔류 오염에 대한 허용 범위는 더 좁아지고, 세정의 역할은 그 빈틈을 메우는 방향으로 확장됩니다. 공정이 미세화될수록 정밀 가공과 세정이 함께 설계되어야 한다는 명제가 가지는 의미는 여기서 확인됩니다.
수술실의 청결함이 수술 기술만큼 중요하듯, 반도체 제조에서 세정은 공정 기술과 동등한 무게를 갖습니다. 노드가 줄어들수록, 패키지가 얇아질수록, 허용되는 오염의 여지는 사라집니다. 세정을 공정 설계의 출발점으로 바라볼 때 비로소 수율과 신뢰성의 실질적인 개선이 시작됩니다.
